超聲驅動電源

超聲驅動電源的作用是把電能轉換成與超聲換能器相匹配的高頻交流電信號。

1：ESB超聲驅動電源

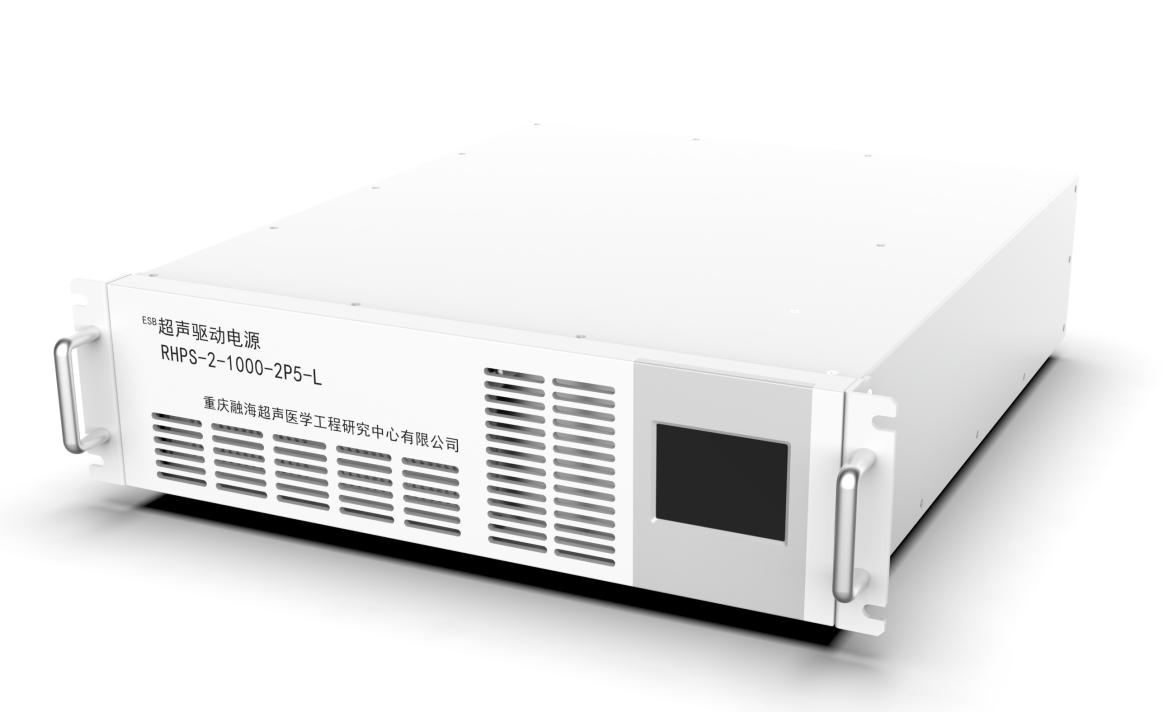

產品展示

主要特點

1. 最大連續功率2500W；
2. 瞬態功率10000W；
3. 多種工作模式；
4. 自動頻率跟蹤；
5. 動態能量補償；
6. 支持觸摸屏操作；
7. 支持通訊控制；
8. 輸出狀態顯示和故障警告；

應用領域

1. 超聲換能器驅動；
2. 院校類電子實驗測試；
3. 高頻電源應用；

技術指標

型號 RHPS-2-1000-2P5-R RHPS-2-1000-2P5-L RHPS-2-XXXX-2P5-XX(定制)
輸入電壓 電壓：a.c 110V與220V；頻率：50/60Hz；
中心頻率 1MHz 1MHz 可定制(≤1.1MHz）
帶寬（-3dB） ±100KHz
輸出波形 正弦波
輸出功率 2500W
峰值輸出功率 10000W
輸出阻抗 50Ω
諧波失真度 ≤10%
輸出功率波動 ≤2%
脈沖寬度 ≥10us
脈沖控制精度 1us
通訊接口 485串口模式 以太網口 485串口模式/以太網口/ECAT
輸出接口 射頻同軸連接器：N型
保護 過熱、過流、過壓等保護功能，及輸出功率、相位等監測功能
EMC 符合YY0505-2020標準的要求
工作溫度 環境溫度：5℃-40℃；濕度：≤80%(無冷凝）；大氣壓力：750hPa-1060hPa
儲存溫度 環境溫度：-20℃-55℃，濕度：≤93%，大氣壓力：750hPa-1060hPa，無腐蝕性氣體，干燥及良好通風的環境
尺寸（長*寬*高） 540*470*134mm
重量 17.5Kg

功能描述

1. 工作模式：連續模式、脈沖模式、多模態模式；
2. 輸出方式：恒壓模式、恒功率模式；
3. 狀態監測、故障報警；

應用案例

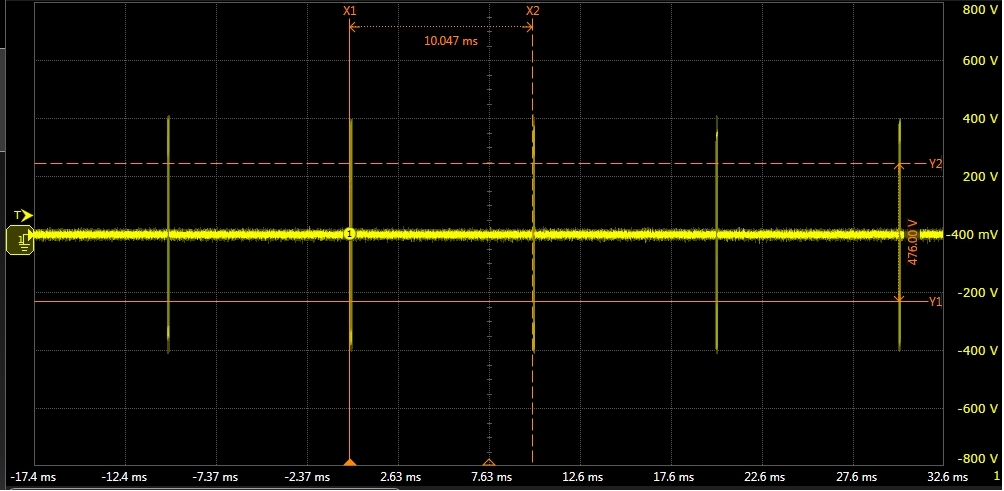

上圖為脈沖模式輸出下，實測波形

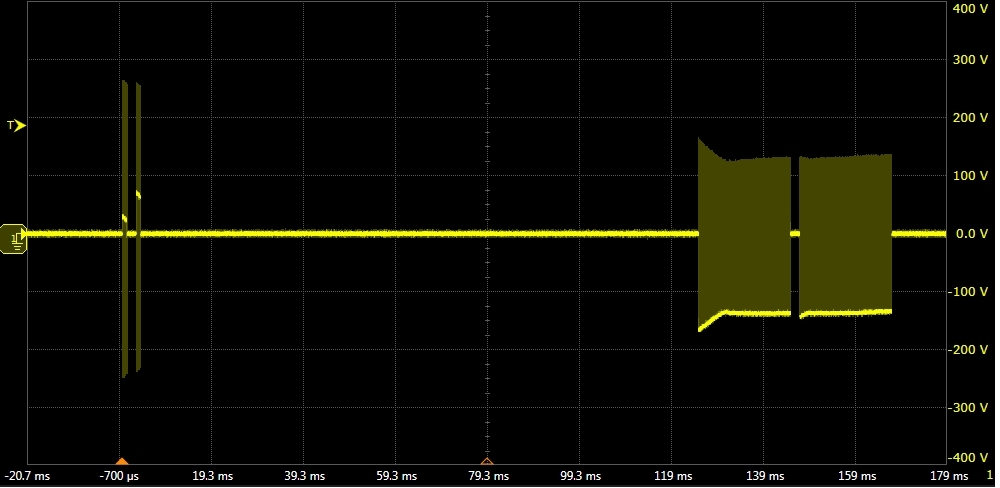

上圖為多模態模式下，實測波形

2：PSM超聲驅動模塊

主要特點

1. 最大連續功率300W；
2. 多種工作模式；
3. 自動頻率跟蹤；
4. 智能調控；
5. 支持通訊控制；

應用領域

1. 超聲換能器驅動；
2. 院校類電子實驗測試電源；
3. 高頻電源應用；

技術指標

型號 PSM-1 PSM-2 PSM-3 PSM-4 PSM-5 PSM-6 PSM-7 PSM-8 PSM-9 PSM-10
輸入電壓 48VDC
中心頻率(可定制) 1MHz 2MHz 3MHz 4MHz 5MHz 6MHz 7MHz 8MHz 9MHz 10MHz
是否支持外部驅動 是
最大外部驅動上升時間 5ns
最大外部驅動下降時間 5ns
帶寬（-3dB） ±70KHz
輸出波形 正弦波
輸出功率 300W 300W 300W 200W 200W 200W 100W 100W 100W 100W
峰值輸出功率 310W 310W 310W 300W 300W 300W 150W 150W 150W 150W
輸出阻抗 50Ω
諧波失真度 小于 8%
輸出功率波動 小于 3%
脈沖寬度 1us-10s
脈沖控制精度 1us
通訊接口 UART 5V
輸出接口 SMA
保護 欠壓，過壓，過流，過溫
工作溫度 環境溫度：5℃-40℃,濕度：≤80%(無冷凝）,大氣壓力：750hPa-1060hPa
儲存溫度 環境溫度：-20℃-55℃，濕度：≤93%，大氣壓力：750hPa-1060hPa，無腐蝕性氣體，干燥及良好通風的環境
尺寸（長*寬*高） 200*150*80mm

功能描述

1. 工作模式：連續、脈沖；
2. 輸出方式：恒壓、恒功率；
3. 可選內部生成驅動信號；
4. 可選外部提供驅動信號；
5. 輸入信號隔離；
6. 集成多種保護；

3：PSL超聲驅動模塊

產品展示

主要特點

1. 連續功率45W；
2. 多種工作模式；
3. 自動頻率跟蹤；
4. 智能調控；
5. 多重保護機制；

應用領域

1. 超聲換能器驅動；
2. 院校類電子實驗測試；
3. 高頻電源應用；

技術指標

型號 PSL-1 PSL-2 PSL-3 PSL-4 PSL-5 PSL-6 PSL-7 PSL-8 PSL-9 PSL-10
輸入電壓 48VDC
中心頻率(可定制) 1MHz 2MHz 3MHz 4MHz 5MHz 6MHz 7MHz 8MHz 9MHz 10MHz
是否支持外部驅動 是
最大外部驅動上升時間 5ns
最大外部驅動下降時間 5ns
帶寬（-3dB） ±70KHz
輸出波形 正弦波
輸出功率 45W
峰值輸出功率 50W
輸出阻抗 50Ω
諧波失真度 小于 8%
輸出功率波動 小于 3%
脈沖寬度 1us-10s
脈沖控制精度 1us
通訊接口 UART 5V
輸出接口 SMA
保護 過流，過壓，過溫
工作溫度 環境溫度：5℃-40℃,濕度：≤80%(無冷凝）,大氣壓力：750hPa-1060hPa
儲存溫度 環境溫度：-20℃-55℃，濕度：≤93%，大氣壓力：750hPa-1060hPa，無腐蝕性氣體，干燥及良好通風的環境
尺寸（長*寬*高） 70*120*80mm

功能描述

1. 工作模式：連續、脈沖；
2. 輸出方式：恒壓、恒功率；
3. 集成多種保護；
4. 自動頻率跟蹤；
