超聲換能器

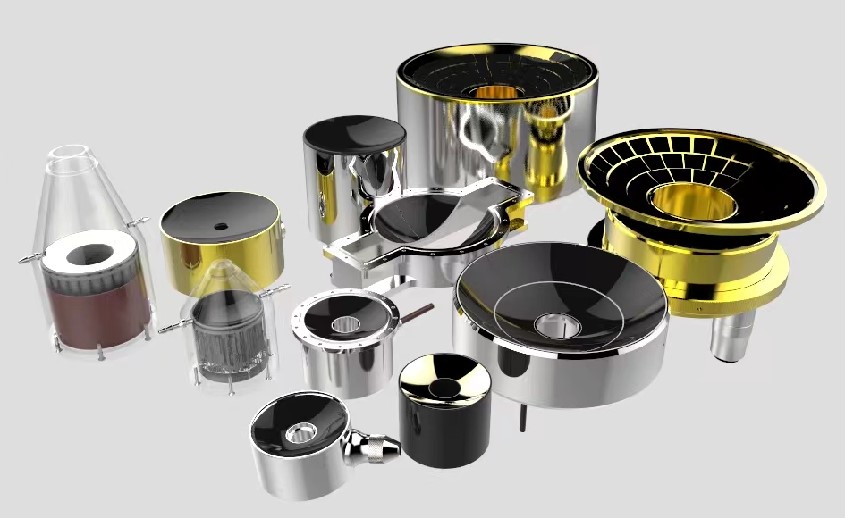

我們根據市場需求將運用最廣泛的換能器劃分為五個系列，根據連續波額定輸出功率從低到高分別劃分為L系列、ML系列、M系列、H系列與G系列，這些換能器的相關技術參數在相應的系列表中呈現。 我們還可以生產定制組合式換能器和相控陣系列換能器，針對您的獨特應用進行優化。如果您有任何疑問或需要技術幫助，請隨時與我們聯系！

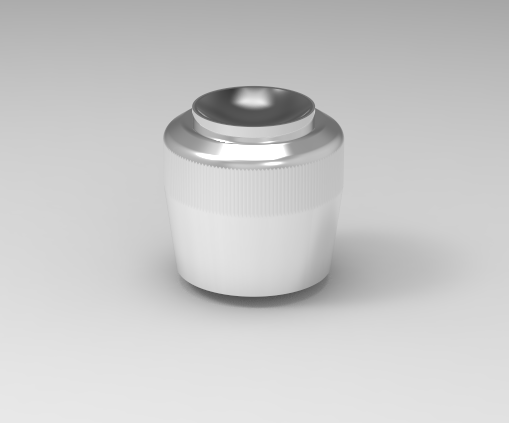

L 系列超聲換能器

產品特性

1. 額定輸出聲功率：10W；
2. 有效開口直徑25mm；
3. 表面防氧化處理；
4. BNC接頭；
5. 輸出阻抗：50Ω；
6. 支持該系列定制化服務需求。

參數詳情

參數 | 型號 L-P1 L-P2 L-P3 L-P4 L-J1 L-J2 L-J3 L-J4 L-J5
有效直徑 25 25 25 25 25 25 25 25 25
曲率半徑 - - - - 18 18 18 18 18
頻率(MHz) 0.35 0.5 1 2 0.3 0.65 1 2 5
發射面面積cm2 4.91 4.91 4.91 4.91 5.71 5.71 5.71 5.71 5.71
電功率(W) 16 16 16 16 16 16 16 16 16
聲功率(W)(連續波) 10 10 10 10 10 10 10 10 10
波束不均勻性系數 < 8 - - - - -
有效聲強(W/cm2) 2.04 - - - - -
表面聲強(W/cm2） - - - - 1.00 1.06 1.04 1.01 1.03
焦點聲強(W/cm2） - - - - 36.49 161.16 376.86 1494.70 9284.20
聲強聚焦增益 - - - - 36.51 151.69 360.77 1476.68 9049.81
表面聲壓(MPa) - - - - 0.16 0.16 0.16 0.16 0.16
焦點聲壓(MPa) - - - - 1.11 2.30 3.50 6.96 17.34
聲壓增益 - - - - 6.86 14.19 21.60 42.97 107.02
-6dB焦域橫向尺寸 - - - - 4.48 2.2 1.44 0.73 0.3
-6dB焦域縱向尺寸 - - - - 18.19 9.51 6.29 3.18 1.28

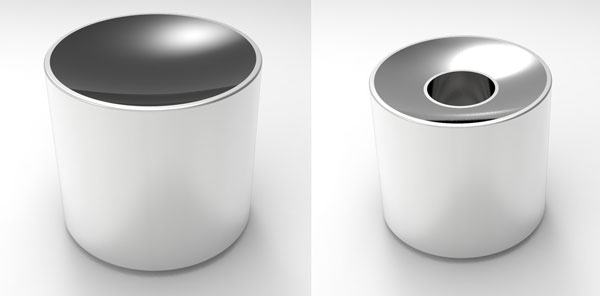

ML 系列超聲換能器

產品特性

1. 額定輸出聲功率：40W
2. 有效開口直徑50mm；
3. 表面防氧化處理；
4. ipx7級防水；
5. 輸出阻抗：50Ω；
6. 底部出線，RG58線纜，線長2m，BNC接頭；
7. 支持該系列定制化服務需求。

參數詳情

參數 | 型號 ML-P1 ML-P2 ML-P3 ML-J1 ML-J2 ML-J3 ML-J4 ML-J5 ML-J6
有效直徑 50 50 50 50 50 50 50 50 50
中心開孔直徑 - - - - - - 22.6 22.6 22.6
曲率半徑 - - - 50 50 50 50 50 50
頻率(MHz) 0.5 1 2 0.5 1 2 0.5 1 2
發射面面積cm2 19.63 19.63 19.63 21 21 21 -4.06 -4.06 -4.06
電功率(W)(連續波) 40 40 40 40 40 40 40 40 40
波束不均勻性系數 < 8 - - - - - -
有效聲強(W/cm2) 2.04 - - - - - -
表面聲強(W/cm2） - - - 1.06 1.06 1.08 1.39 1.36 1.37
焦點聲強(W/cm2） - - - 201.79 786.37 3111.10 175.46 674.68 2661.50
聲強聚焦增益 - - - 190.93 743.33 2885.99 126.33 494.89 1939.73
表面聲壓(MPa) - - - 0.169 0.169 0.169 0.188 0.188 0.188
焦點聲壓(MPa) - - - 2.45 4.83 9.59 2.24 4.37 8.68
聲壓增益 - - - 14.51 28.58 56.80 11.92 23.27 46.15
-6dB焦域橫向尺寸 - - - 3.97 2.04 1.03 3.47 1.82 0.92
-6dB焦域縱向尺寸 - - - 25.66 13.20 6.66 30.7 16.15 8.14

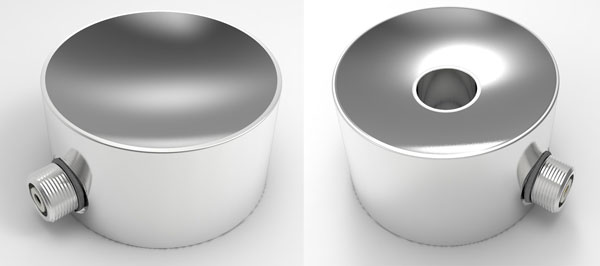

M 系列超聲換能器

產品特性

1. 額定輸出聲功率：70W；
2. 有效開口直徑70mm；
3. 表面防氧化處理；
4. 側面出線，RG58線纜，線長2m，UHF接頭；
5. ipx7級防水；
6. 輸出阻抗：50Ω；
7. 支持該系列定制化服務需求。

參數詳情

參數 | 型號 M-J1 M-J2 M-J3 M-J4 M-J5 M-J6
有效直徑 70 70 70 70 70 70
中心開孔直徑 22.6 22.6 22.6 22.6 22.6 22.6
曲率半徑 80 65 60 130 130 130
頻率(MHz) 0.5 1 2 0.5 1 2
發射面面積cm2 36.49 37.73 38.42 35.19 35.19 35.19
聲功率(W)(連續波) 70 70 70 70 70 70
表面聲強(W/cm2） 1.11 1.07 1.06 1.15 1.14 1.15
焦點聲強(W/cm2） 260.88 1522.1 7057.1 106.91 394.52 1500.8
聲強聚焦增益 234.90 1418.81 6648.86 93.32 344.83 1302.21
表面聲壓(MPa) 0.170 0.167 0.165 0.173 0.173 0.173
焦點聲壓(MPa) 2.68 6.59 14.33 1.68 3.21 6.26
聲壓增益 15.79 39.51 86.70 9.70 18.59 36.24
-6dB焦域橫向尺寸 4.30 1.79 0.83 6.61 3.54 1.82
-6dB焦域縱向尺寸 37.57 12.44 5.23 95.03 51.98 27.02

H 系列超聲換能器

產品特性

1. 額定輸出聲功率：130W
2. 有效開口直徑95mm；
3. 金屬/環氧匹配層;
4. 表面防氧化處理；
5. 側面出線，RG58線纜，線長2m，UHF接頭；
6. ipx7級防水；
7. 輸出阻抗：50Ω；
8. 支持該系列定制化服務需求。

參數詳情

參數 | 型號 H-J1 H-J2 H-J3 H-J4 H-J5 H-J6
有效直徑 95 95 95 95 95 95
中心開孔直徑 - - - 22.6 22.6 22.6
曲率半徑 155 125 110 145 120 105
頻率(MHz) 0.5 1 2 0.5 1 2
發射面面積cm2 72.63 73.64 74.54 68.88 69.88 70.91
聲功率(W)(連續波) 130 130 130 130 130 130
表面聲強(W/cm2） 0.98 0.98 0.96 1.09 1.07 1.05
焦點聲強(W/cm2） 247.60 1467.30 7485.50 287.48 1620.40 8232.80
聲強聚焦增益 253.59 1495.90 7790.90 263.60 1509.88 7829.58
表面聲壓(MPa) 0.16 0.16 0.16 0.17 0.17 0.17
焦點聲壓(MPa) 2.64 6.47 14.72 2.76 6.60 15.01
聲壓增益 16.11 39.77 90.98 16.40 39.53 90.52
-6dB焦域橫向尺寸 6.55 2.71 1.20 5.91 2.52 1.11
-6dB焦域縱向尺寸 71.54 23.73 9.12 65.74 22.91 8.77

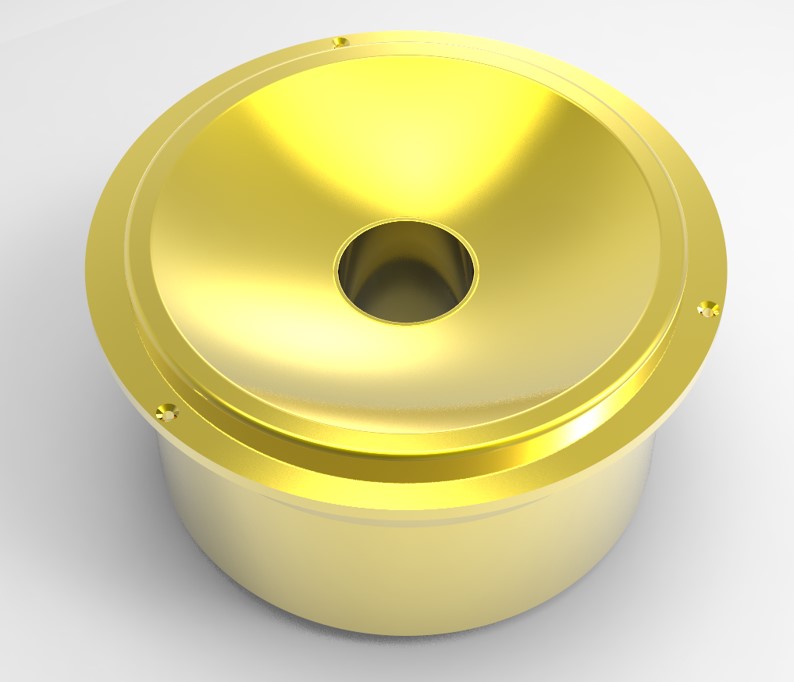

G 系列超聲換能器

產品特性

1. 額定輸出聲功率：320W
2. 有效開口直徑150mm；
3. 金屬匹配層；
4. 表面防氧化處理；
5. N型連接器：N-50KF；
6. 輸出阻抗：50Ω；
7. 支持該系列定制化服務需求。

參數詳情

參數 | 型號 G-J1 G-J2 G-J3
有效直徑 150 150 150
中心開孔直徑 44 44 44
曲率半徑 150 150 150
頻率(MHz) 0.5 1 2
發射面面積cm2 174.00 174.00 174.00
聲功率(W)(連續波) 320 320 320
表面聲強(W/cm2） 1.08 1.07 1.07
焦點聲強(W/cm2） 1534.80 6035.60 23834.00
聲強聚焦增益 1416.78 5656.61 22293.52
表面聲壓(MPa) 0.17 0.17 0.17
焦點聲壓(MPa) 6.55 12.98 25.79
聲壓增益 39.47 78.19 155.35
-6dB焦域橫向尺寸 3.90 1.96 0.99
-6dB焦域縱向尺寸 28.68 14.55 7.29
